暖通專業抗震設計專篇

1、國家現行的主要規范、標準圖集：

1.1、GB50981-2014——《建筑機電工程抗震設計規范》；

1.2、GB50011-2010——《建筑抗震設計規范》（2016版）;

1.3、GB50243-2016——《通風與空調工程施工質量驗收規范》；

1.4、08K132——《風管支吊架》；

1.5、03S402——《室內管道支架及吊架》；

2、按照GB50981-2014《建筑機電工程抗震設計規范》1.0.4條,抗震設防烈度為6度及6度以上地區的建筑機電必須進行抗震設計，本項目必須進行抗震設計；

3、建設單位的設計要求；

4、相關專業提供給本專業的工程設計資料。

暖通專業管線抗震設計范圍

1、防排煙風道、事故通風風道及相關設備應采用抗震支吊架；

2、矩形截面面積大于等于0.38平方米和圓形直徑大于等于0.70m的風管系統可采用抗震支吊架；

3、鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐；

4、懸吊管道中重力大于1.8kN的設備應設置抗震支吊架；

5、運動時產生振動的風機、水泵、壓縮式制冷機組（熱泵機組）、空調機組、空氣能量回收機組等設備、設施或運行時不產生振動的室外安裝的制冷設備等設備、設施對隔聲、降噪有較高要求時，應設防震基礎，且應在基礎四周設限位器固定。與其連接的管道應采用柔性連接。

安裝示意圖

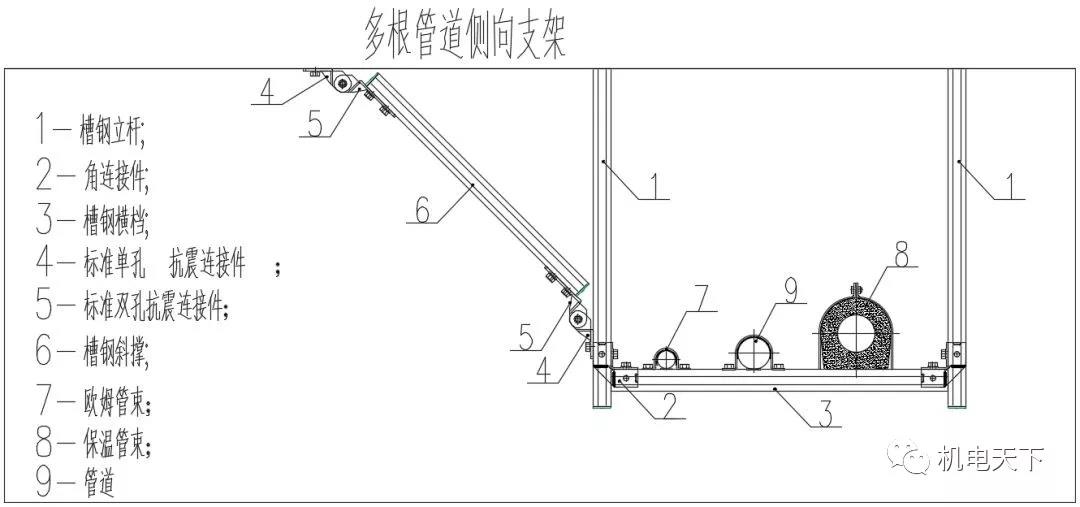

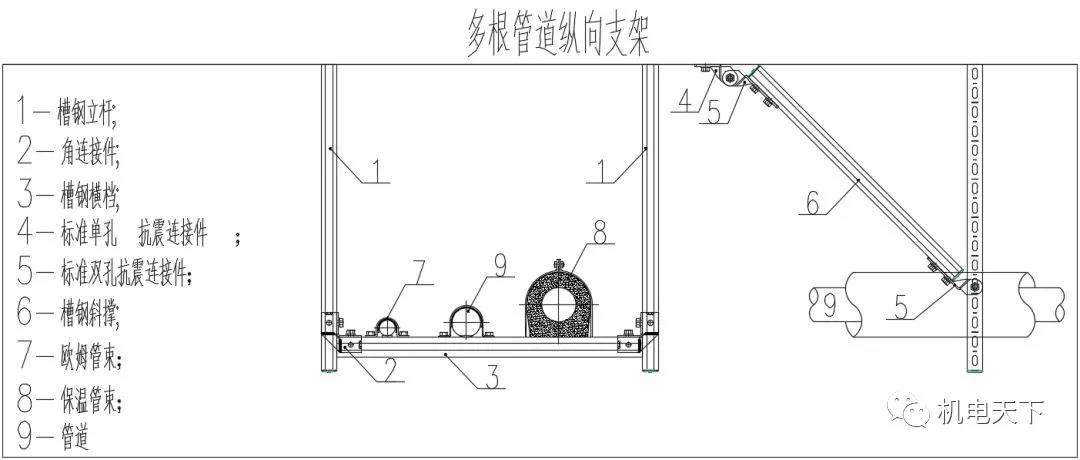

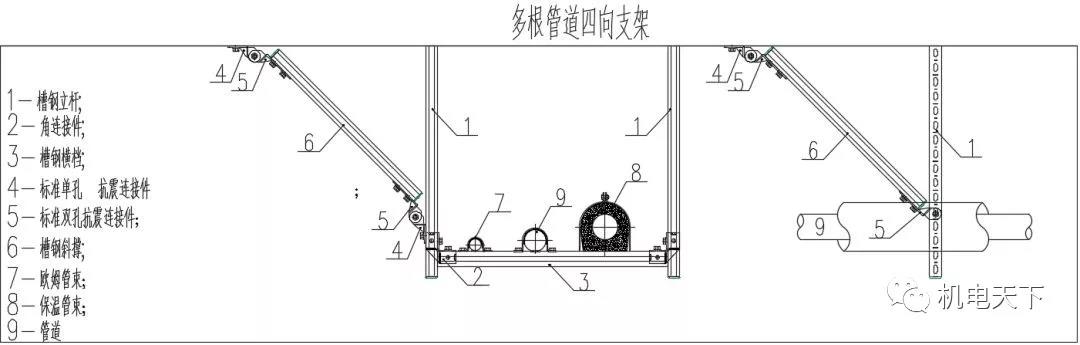

1、管道：

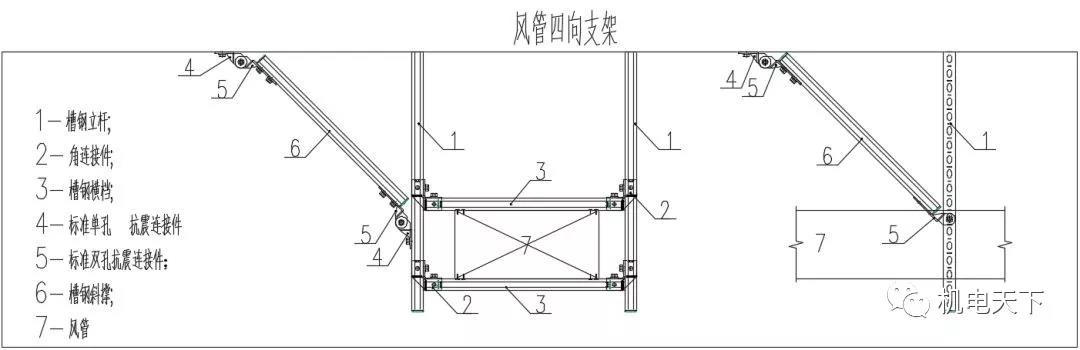

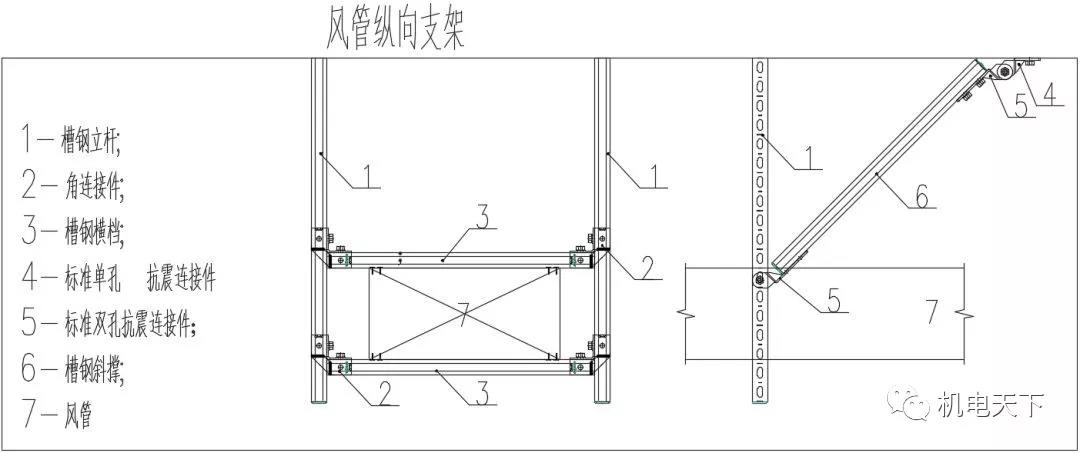

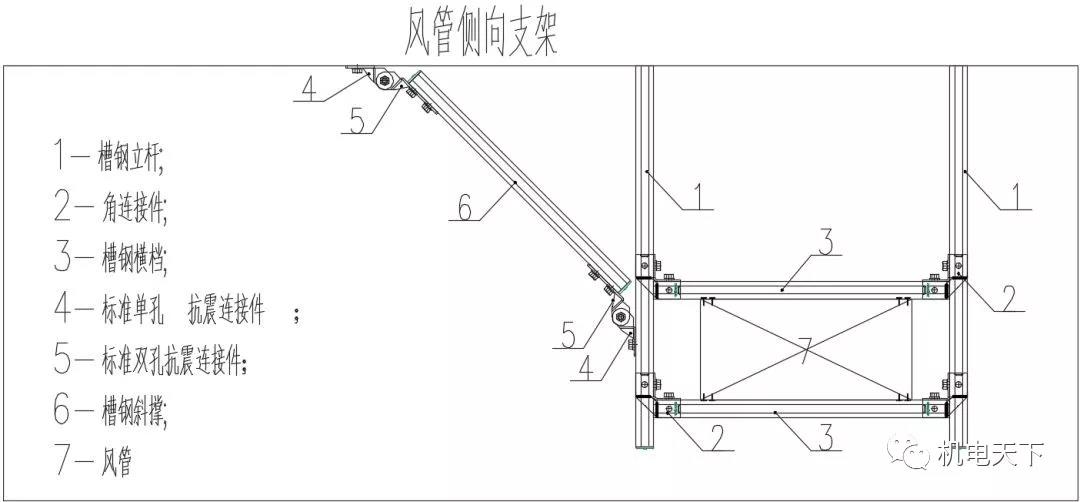

2、風管

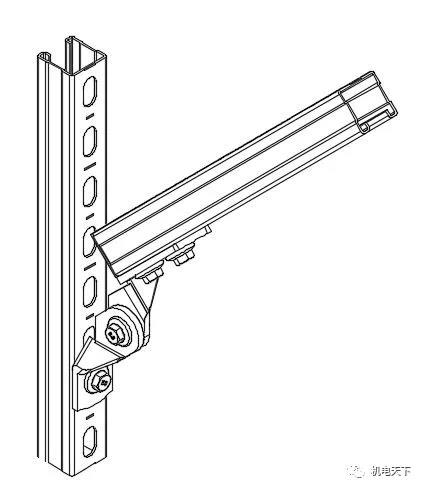

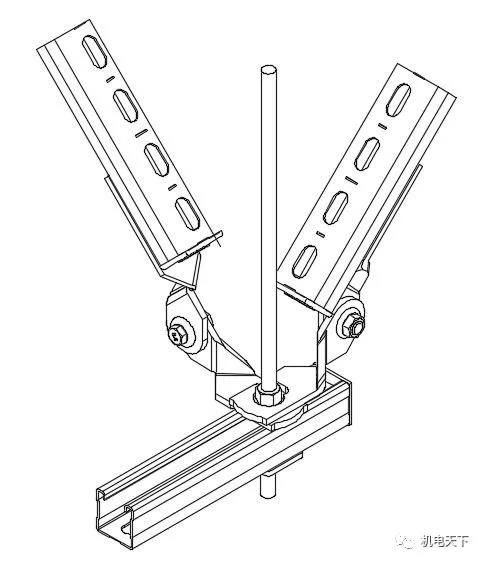

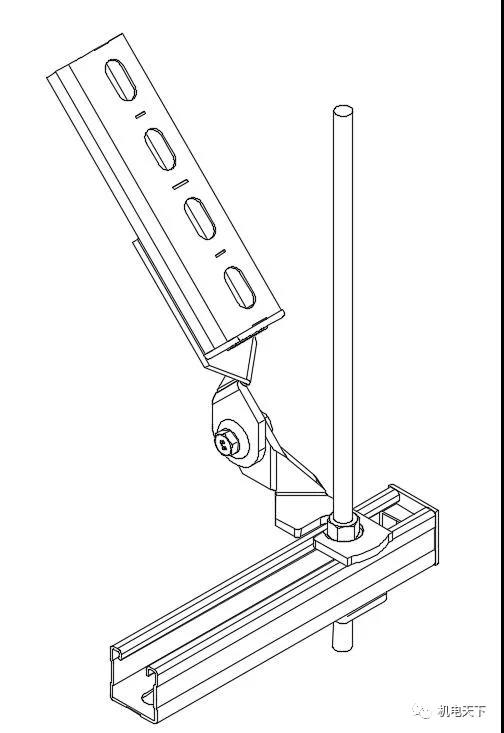

3、抗震斜撐連接節點：

設計要求

1、總體要求：抗震支吊架要求質量可靠、便于安裝；

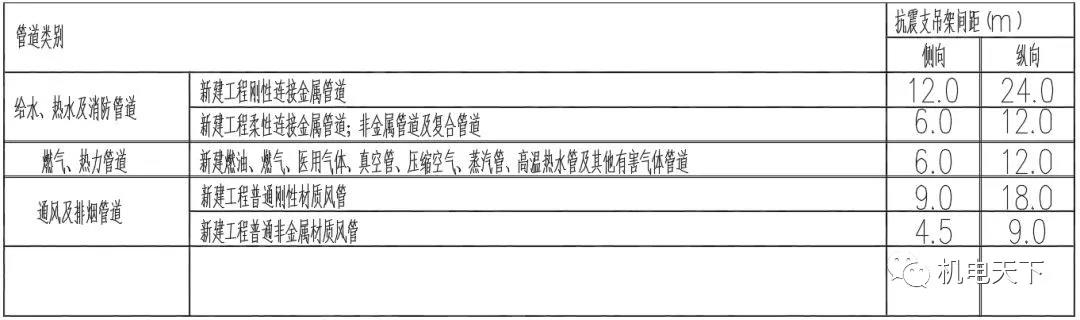

2、抗震支吊架設置最大間距滿足下表的規定：

注：改建工程最大抗震加固間距為上表數值的一半。

3、每段水平直管段應在兩端設置側向抗震支吊架；

4、當兩個側向抗震支吊架間距大于最大設計間距時，應在中間增設側向抗震支吊架；

5、每段水平直管段應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架間距大于最大設計間距時，應按上表規定增設縱向抗震支吊架；

6、抗震支吊架的斜撐和吊架的距離不得大于0.1米；

7、水平管道在安裝柔性補償器及伸縮節的兩端應設置側向及縱向抗震支吊架。

8、其他未盡事宜按照GB50981-2014《建筑機電工程抗震設計規范》的相關要求設置。

以上呢，就是常規你出圖，需要寫進去的內容了，下面再來點相關的現場圖片吧：

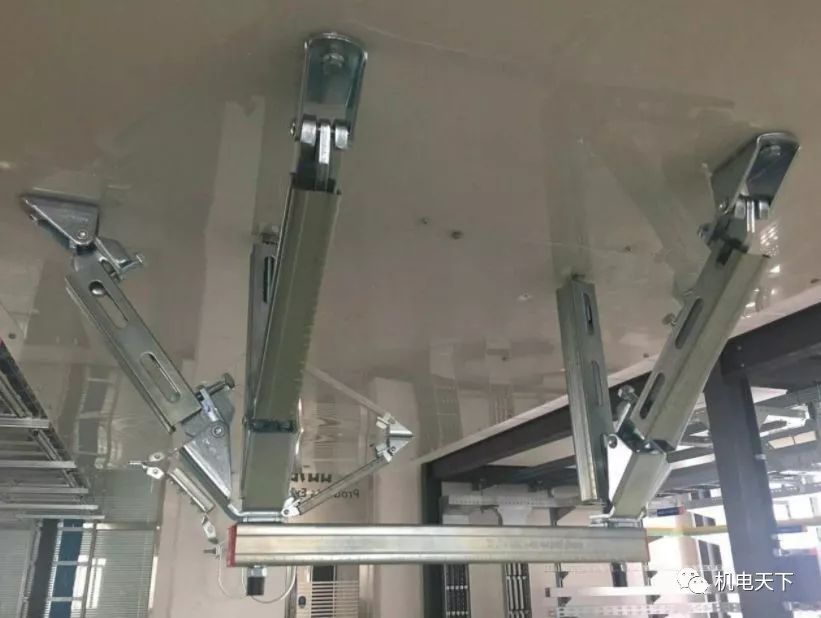

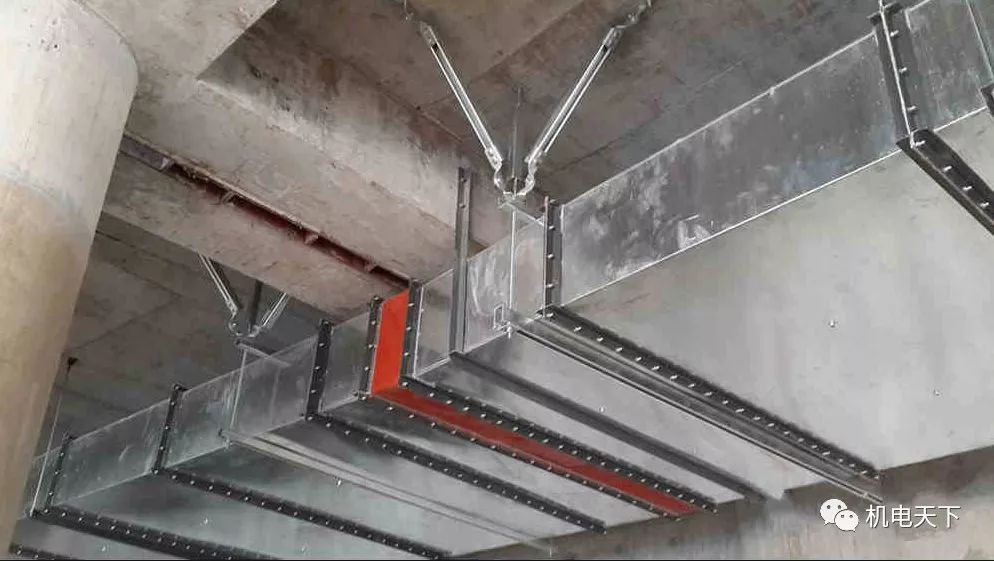

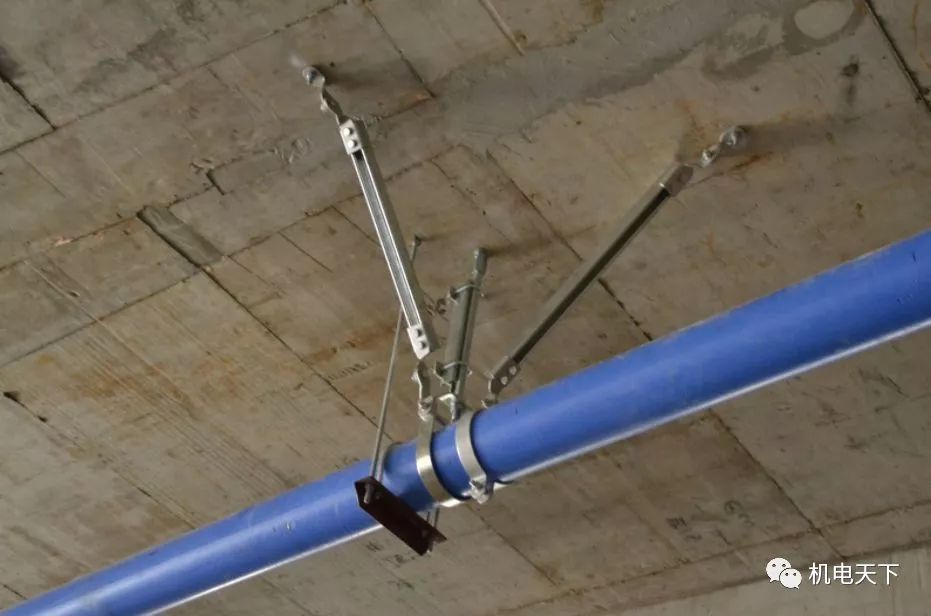

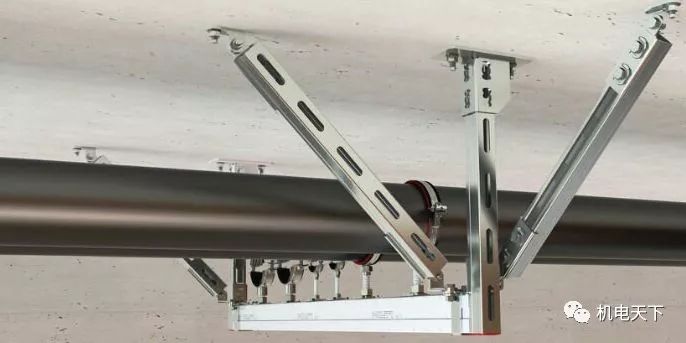

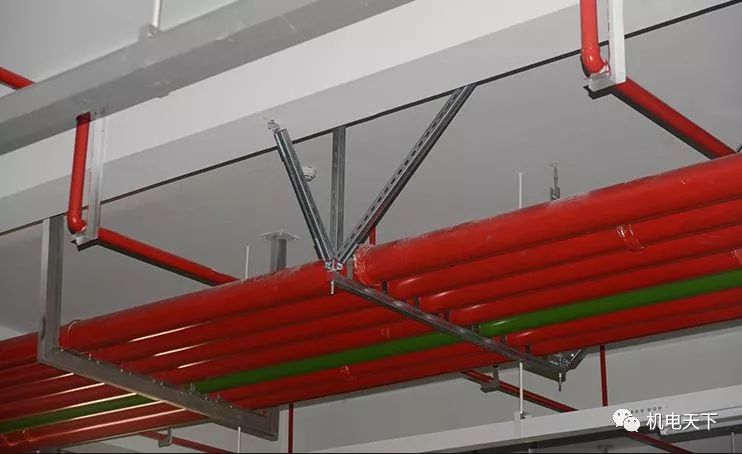

現場圖片
